Les tourniquets à porte rapide GateSet Smart Line de la série GS-4000 nécessitent un espace minimal grâce à leur conception intelligente tout en offrant des fonctionnalités avancées telles que le mouvement contrôlé par PLC fourni par un servomoteur, 8 capteurs optiques pour des fonctions de sécurité telles que l'anti tail-gating et l'anti-passback. Grâce à son design élégant et à sa grande fiabilité, la série GS-4000 est la solution parfaite pour les zones où l'agencement et la vitesse de passage sont tout aussi importants.
Accès restreints
Centres d’affaires
Bureaux administratifs/gouvernementaux
Complexes sportifs
Installations industrielles
Boîtier en acier inoxydable 304 fini satiné, couvercle supérieur en verre trempé et obstacles
Servomoteur, contrôlé par une API Omron, offrant une longue durée de vie avec un minimum de maintenance
Boîtier en acier inoxydable de 1,2 mm de qualité 304, renforcé de cadres verticaux internes de 6 mm d'épaisseur
Anti Pass-Back et Anti Tail-Gating avec 8 paires de capteurs optiques industriels intégrés
Facilité d'intégration avec différents systèmes de contrôle d'accès grâce à son automate de contrôle répondant à toutes les fonctions haut de gamme demandées
- Aile simple standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
Fournit une largeur de 550 mm
Passage avec aile standard correspondante
- Double aile standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / centrale et
* Unité esclave / centrale
- Fournit deux 550 mm de large
Passages de chaque côté avec ailes standardes correspondantes
- Aile simple désactivée
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
- Fournit une largeur de 900 mm
Passage avec aile désactivée correspondante
- Aile simple handicapée
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
- Fournit une largeur de 900 mm
Passage avec aile désactivée correspondant
Avec le bloc d'alimentation CC, les ailes peuvent être configurées pour s'ouvrir automatiquement en cas de panne de courant
La gravure personnalisée au laser sur les obstacles est fournie sur demande
Pour les sites sans système de contrôle d'accès, un lecteur de carte autonome transparent est disponible
Conçu pour une utilisation facile depuis les bureaux de réception ou de supervision, les options à distance ou filaires
* Subject to change depending on design or project needs without prior notice
| MATÉRIEL- CORPS PRINCIPAL | Acier inoxydable de 1,2 mm de qualité 304, finition satinée |
|
MATÉRIEL - COUVERCLE SUPÉRIEUR |
Couche de plexiglas de 10 mm pour bandes LED, finition en verre de sécurité trempé de 10 mm (teinté noir) |
| MATÉRIEL - BOÎTIER INTÉRIEUR |
Renforcé avec des barres métalliques galvanisées horizontales de 6 mm pour augmenter la résistance |
|
MATÉRIEL - OBSTACLE |
Verre de sécurité trempé de 12 mm d'épaisseur |
|
COUVERCLES LATÉRALES |
Les capteurs optiques sont recouverts de plexiglas de 3 mm d'épaisseur |
| TRAITEMENTS - AUTRES COMPOSANTS | Toutes les autres pièces sont résistantes à la corrosion |

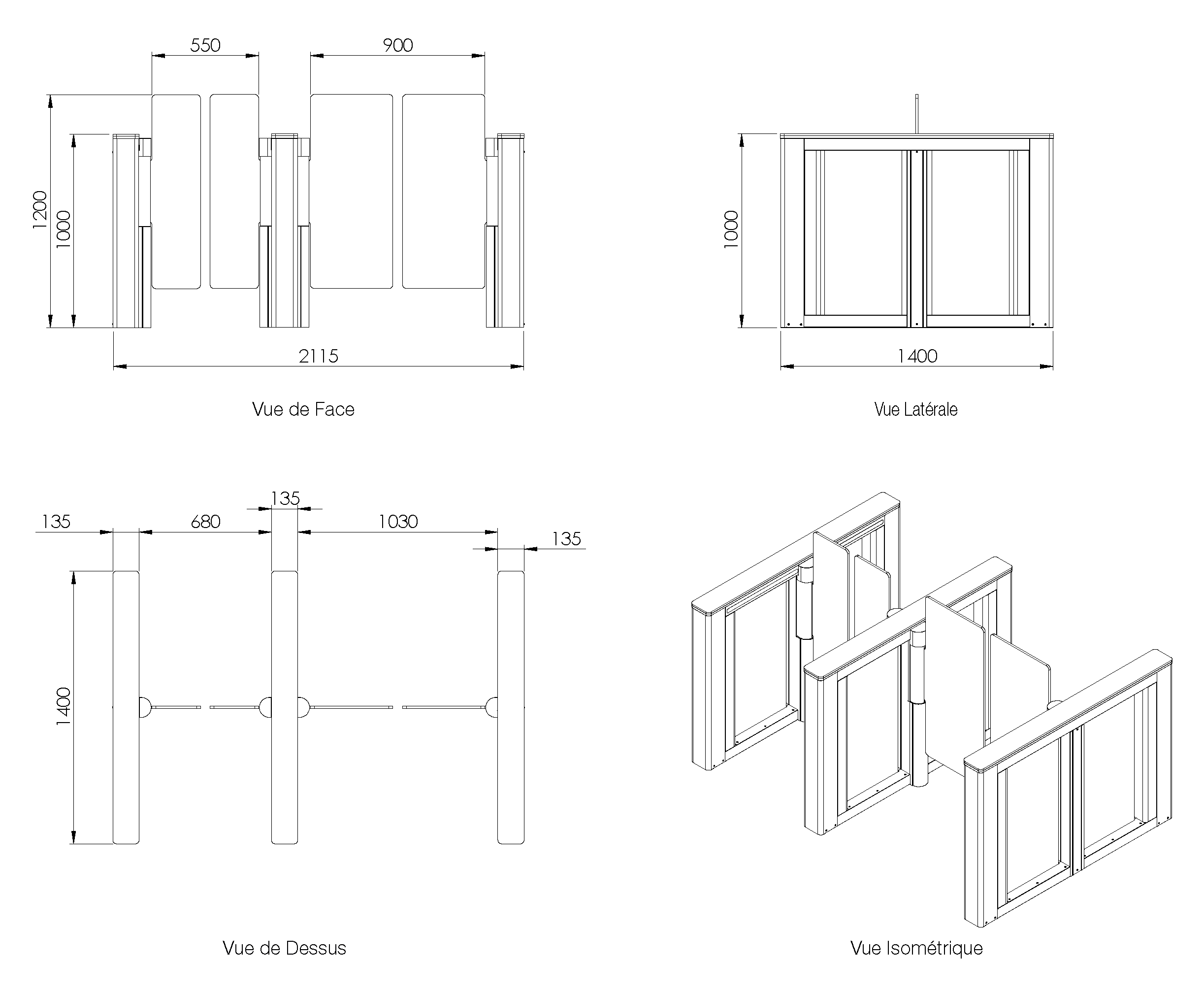

| DIMENSIONS DU CORPS PRINCIPAL (mm) |
200 x 1400 x 1000 (aile simple), 265 x 1400 x 1000 (aile double) |
|
LONGUEUR DE L'OBSTACLE (mm) |
250 mm (aile standard), 425 mm (aile désactivée) |
|
LARGEUR DE PASSAGE (mm) |
550 mm (passage standard), 900 (passage désactivé) |
| HAUTEUR D'AILE | 1200 mm à 1500 mm |
| TENSION DE SERVICE | 115 240 V CA / 24V CC - 50-60 Hz |
| CONSOMMATION D’ÉNERGIE | 400 W (max) pour une aile simple, 800 W (max) pour deux ailes |
| TEMPÉRATURE DE FONCTIONNEMENT | -20°C / + 70°C |
| OPERATING SPEED | Adjustable operation speed from 1 to 3 seconds, 1.5 seconds is recommended for 1200 mm height wing |
|
CONTRÔLE D’ACCÈS |
Contrôle API Omron haut de gamme pour accorder l'accès. Intégration facile avec tout type d’équipement de contrôle d'accès, configuré pour recevoir un contact gratuit en standard |
|
CONTRÔLE DU CAPTEUR |
Commande de capteur IR à 8 points (paires) pour le mode N / O, fonction de passage séquentiel (commutation) pour Mode N / C. Le système surveille en permanence l'état du couloir et émet une alarme dans plusieurs cas |
| The system continuously monitors the status of the corridor and gives alarm in several cases | |
| SURVEILLANCE DE L'OCCUPATION | Lorsqu'un utilisateur occupe la voie sans utiliser une carte, les systèmes émettent une alarme après un temps réglable |
|
TEMPS DE PASSAGE |
Dans les cas où la voie n'est pas utilisée lorsque l'accès est accordé, le système émettra une alarme après dépassement de la durée |
| RENCONTRE | Lorsque la voie est occupée dans la direction opposée de l'accès autorisé, le système activera l'alarme |
| ANTI TAIL-GATING | Lorsqu'une tentative d'accès non autorisé est effectuée juste après un accès valide, le système donnera l'alarme et bloquera l'accès juste après le passage valide (alarme / blocage d'accès les configurations sont réglables) |
|
DÉTECTION DE POSITION |
La position des ailes d'obstacle est détectée en permanence par le servomoteur |
|
INDICATEURS D'AVERTISSEMENT |
Deux indicateurs d'avertissement séparés sur les côtés avant et arrière du portail. La flèche verte indique «Passage ouvert», la croix rouge indique «Passage fermé» |
|
RAYURES LED LATÉRALES |
Indication de passage avec LED latérales. Vert pour passage libre, Rouge pour passage bloqué, Bleu pour veille |
|
MOUVEMENT D'OBSTACLES |
Mouvement motorisé par servomoteur 220 V AC - 400 W couplé à un réducteur 50: 1 |
| CAPTEUR DE SÉCURITÉ | Capteur IR de sécurité intermédiaire pour éviter les obstacles - interférences de l'utilisateur |
| MODE DIRECTIONNEL | Fonctionnement unidirectionnel et bidirectionnel comme «Entrée uniquement», «Sortie uniquement», "Entrée et sortie" |
|
CAPACITÉ |
Accueil de/Accueille plus de 30 passagers par minute |
|
SÉCURITÉ D'UTILISATION |
Sécurité électrique et mécanique pour tous les composants. Pour éviter les blessures, tous les coins et les côtés sont arrondis |
| PANNE ÉLECTRIQUE | Les ailes sont tournées automatiquement en position ouverte |
|
OPÉRATION D’URGENCE |
Les ailes tournent automatiquement en position ouverte afin d'assurer une évacuation sûre pendant urgence La rétroaction du capteur de position est utilisée pour déterminer dans quelle direction les ailes s'ouvriront |
| INSTALLATION | Facilité d'installation avec un design compact |
| CERTIFICATION |
ISO 9001:2015, CE |
| GARANTIE | 2 Ans |
