Les tourniquets Speed Gate de la gamme Corporate GateSet GS-9000 sont des produits robustes proposant un contrôle d'accès piéton dans les zones nécessitant un niveau de sécurité moyen à élevé. Le mouvement d'obstacle contrôlé par l'encodeur et le PLC est assuré par un moteur à courant continu sans balais et amélioré avec des fonctionnalités de sécurité telles que l'anti tail-gate et l'anti passback, avec sept paires de capteurs optiques intégrés dans le boîtier du tourniquet, ce qui assure la plus grande fiabilité disponible sur le marché et une durée de vie remarquablement longue même en cas d'utilisations intensives. Les Speed Gates de la série GS-9000 sont la solution parfaite, où la conception, l'esthétique et la vitesse de passage sont importantes.
Perception des droits
Accès restreints
Centres d’affaires
Bureaux administratifs/gouvernementaux;
Complexes sportifs
Installations industrielles
Boîtier en acier inoxydable 304 finition satinée, couvercle supérieur en verre trempé et obstacles
Moteur à courant continu sans balais, contrôlé par l'automate Omron assurant une longue durée de vie du produit avec un minimum d'entretien
Boîtier en acier inoxydable de 1,5 mm de qualité 304, rehaussé de cadres horizontaux internes de 3 mm d'épaisseur
Anti PassBack et Anti Tail-Gating avec 7 paires de capteurs optiques industriels intégrés
Facilité d'intégration avec différents systèmes de contrôle d'accès grâce à son automate de contrôle répondant à toutes les fonctions haut de gamme demandées
- Aile simple standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
- Fournit une largeur de 550 mm
Passage avec aile standard correspondante
- Double aile standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / centrale et
* Unité esclave / centrale
- Fournit deux 550 mm de large
Passages de chaque côté avec correspondant ailes standard
- Aile simple pour personnes à mobilité réduite
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
- Fournit une largeur de 900 mm
Passage avec aile pour personnes à mobilité réduite correspondante
- Double aile hybride
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / centrale et
* Unité esclave / centrale
- Fournit une largeur de 550 mm et une largeur 900 mm
Passages de chaque côté avec ailes standardes et ailes pour personnes à mobilité réduite correspondantes
Avec le bloc d'alimentation CC, les ailes peuvent être configurées pour s'ouvrir automatiquement en cas de panne de courant
La gravure personnalisée au laser sur les obstacles est fournie sur demande
Pour les sites sans système de contrôle d'accès, un lecteur de carte autonome transparent est disponible
Conçu pour une utilisation facile depuis les bureaux de réception ou de supervision, les options à distance ou filaire
*Sujet susceptible de changer sans préavis, en fonction de la conception ou des besoins du projet.
| TRAITEMENTS -AUTRES COMPOSANTS | Toutes les autres pièces sont résistantes à la corrosion |

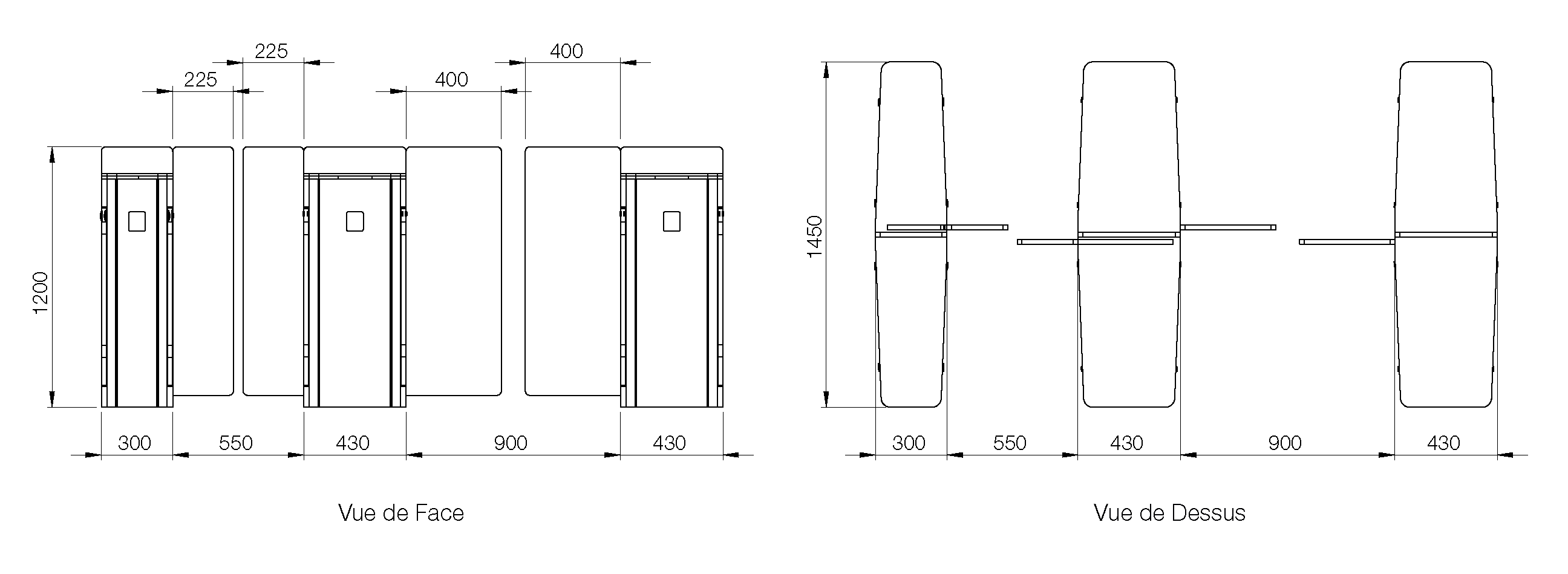

| DIMENSIONS DU BOÎTIER (mm) |
300 x 1450 x 980 (GS-9300, GS-9600), 430 x 1450 x 980 (GS-9900, GS-9920, GS-9940) |
|
LONGUEUR DE L'OBSTACLE (mm) |
225 mm (aile standard), 400 mm (aile pour personne à mobilité réduite) |
|
LARGEUR DE PASSAGE (mm) |
550 mm (passage standard), 900 (passage pour personne à mobilité réduite) |
| HAUTEUR D'AILE | 1200 mm |
| TENSION DE SERVICE | 115 240 V CA / 24V CC - 50-60 Hz |
| CONSOMMATION D’ÉNERGIE | 150 W (max) pour une aile simple, 300 W (max) pour deux ailes |
| TEMPÉRATURE DE FONCTIONNEMENT | -20°C / + 70°C |
|
CONTRÔLE D’ACCÈS |
Contrôle API Omron le plus haut de gamme pour l'octroi d'accès. Intégration facile avec tout type d’équipement de contrôle d'accès, configuré pour recevoir un contact gratuit en standard |
|
CONTRÔLE DU CAPTEUR |
Commande de capteur IR à 7 points (paires) pour le mode N / O, fonction de passage séquentiel (commutation) pour Mode N / C. Le système surveille en permanence l'état du couloir et émet une alarme dans plusieurs cas |
| The system continuously monitors the status of the corridor and gives alarm in several cases | |
| SURVEILLANCE DE L'OCCUPATION | Lorsqu'un utilisateur occupe la voie sans utiliser une carte, les systèmes émettent une alarme après un temps réglable |
|
TEMPS DE PASSAGE |
Dans les cas où la voie n'est pas utilisée lorsque l'accès est accordé, le système donnera alarme après dépassement de la durée de temporisation réglable |
| RENCONTRE | Lorsque la voie est occupée dans la direction opposée de l'accès autorisé, le système activera l'alarme |
| ANTI TAIL-GATING | Lorsqu'une tentative d'accès non autorisé est effectuée juste après un accès valide, le système donnera l'alarme et bloquera l'accès juste après le passage valide (alarme / blocage d'accès les configurations sont réglables) |
|
DÉTECTION DE POSITION |
La position des ailes d'obstacle est détectée par des interrupteurs inductifs |
|
INDICATEURS D'AVERTISSEMENT |
Deux indicateurs d'avertissement séparés sur les côtés avant et arrière du portail. La flèche verte indique «Passage ouvert», la croix rouge indique «Passage fermé» |
|
RAYURES LED LATÉRALES |
Indication de passage avec LED latérales. Vert pour passage libre, Rouge pour passage bloqué, Bleu pour veille |
|
MOUVEMENT D'OBSTACLES |
Mouvement motorisé par moteur sans balais 24 V DC - 30 W couplé à un réducteur 50: 1. Contrôle de vitesse avec encodeur. |
|
CAPTEUR DE SÉCURITÉ |
Capteur IR de sécurité intermédiaire pour éviter les obstacles - interférences de l'utilisateur |
| MODE DIRECTIONNEL | Fonctionnement unidirectionnel et bidirectionnel comme «Entrée uniquement», «Sortie uniquement», "Entrée et sortie" |
|
CAPACITÉ |
Accueil de/Accueille plus de 30 passagers par minute |
|
SÉCURITÉ D'UTILISATION |
Sécurité électrique et mécanique pour tous les composants. Pour éviter les blessures, tous les coins et les côtés sont arrondis |
| PANNE ÉLECTRIQUE | Les ailes sont libérées automatiquement pour être ouvertes facilement manuellement |
|
OPÉRATION D’URGENCE |
Fail-Safe: Les ailes resteront dans la position actuelle (standard). Fail-Secure: les ailes se cachent automatiquement pour assurer une évacuation en toute sécurité en cas d'urgence (optionnel) |
| INSTALLATION | Facilité d'installation avec plaque de montage |
| CERTIFICATION | ISO 9001:2015 |
| GARANTIE | 2 Years |
