GSR-SL Série antiterroriste

GateSet’s new release GSR-SL Series High Impact Rated Hydraulic Shallow Mount Road Blockers are designed to protect sensitive areas that require high level of security. The product has already proven its durability and stopping power through computer aided element analysis tests, providing compliance to IWA14-1:2013 / PAS68 / ASTM M40 standards at P1 level with N2B vehicle. With its powerful hydraulic unit, GateSet GSR-SL Series Shallow Mount Road Blockers provide reliable solutions for securing sensitive areas against ram attacks. Suitable for high frequency heavy duty operation, GSR-SL Series Road Blockers also provide easy and fast installation for projects with construction limits and time constraints.

Domaines D'utilisation
Contrôle d'accès

Sites militaires
Bureaux du gouvernement
Quartier général de la police
Centres de recherche
Ambassades
Aéroports
Zones industrielles

Caractéristiques indiquées
Structure De Gros Calibre

La structure du bloqueur de route est faite d'un matériau épais. Le boîtier souterrain a un cadre supérieur en acier 300 NPU. À l'intérieur du coin de blocage, il y a 8 jeux de barres de charnière 3-up, construites à partir de plaques d'acier de 25x36 mm, qui soutiennent la structure contre les chocs.

Opérations intensives

Conçu pour une utilisation industrielle intense avec un cycle de service de 100%, par un HPU puissant, un coin solide et un piston de levage hydraulique durable Avec son moteur puissant de 5,5 kW, la série GSR-X est capable d'effectuer un mouvement ascendant ou descendant en 3-4 secondes sans aucune limitation d'utilisation quotidienne.

Contrôle de vitesse et détection de position

La série GSR-SL possède deux fonctionnalités avancées qui prolongent la durée de vie du système: Détection de position avec des capteurs de limite de proximité résistants aux intempéries qui arrête immédiatement le fonctionnement du moteur aux points limites. Vitesse décroissante aux points de fermeture et d'ouverture qui fournit un fonctionnement silencieux.

Résistance élevée aux chocs

Les bloqueurs de la série GSR-SL sont conçus en utilisant la technologie informatique de fabrication de pointe pour répondre au niveau K8 des normes DOS SD-STD-02.01. Les tests d'éléments assistés par ordinateur ont prouvé que la série GSR-SL résiste à une force d'impact de 7 500 kg à 65 km / h.

Flexible et fiable

Facilité d'intégration avec tous les équipements de contrôle d'accès grâce à son unité PLC Schneider SR2 A201BD qui possède 12 entrées et 8 sorties. Tous les équipements électroniques sont de marque Schneider avec la plus grande fiabilité disponible sur le marché.

Ease of Installation

Shallow mount design allows installation within a substantially shallow pit when compared to conventional road blockers. This provides a huge advantage for projects with construction constraints.

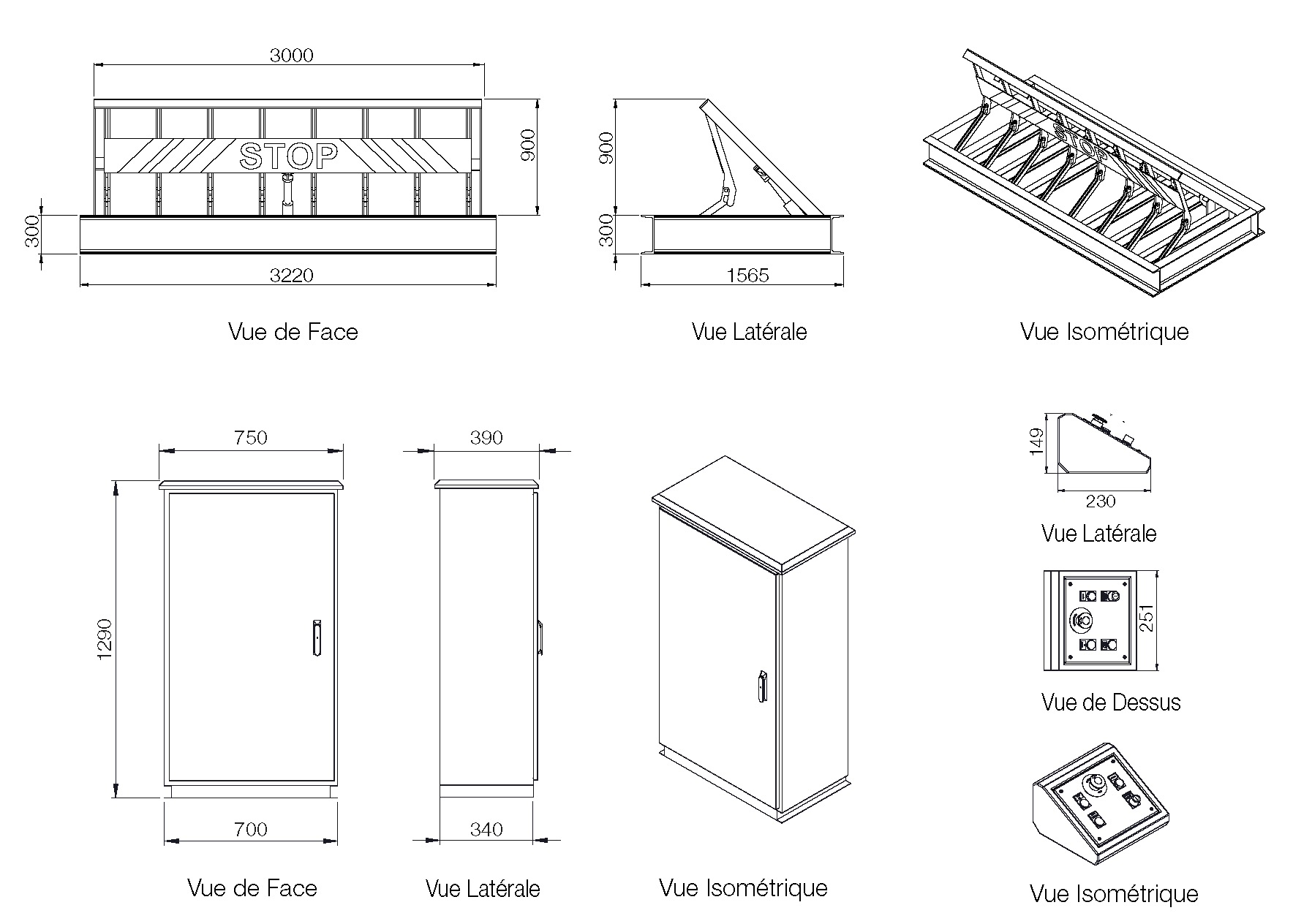

Croquis et dimensions
Bloqueur
Bloqueur

*Les dimensions sont données pour une largeur de blocage de 3000 mm, une hauteur d'obstacle de 1200 mm et une armoire de commande avec configuration standard.
  Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis

Caractéristiques / Spécifications techniques
CARACTÉRISTIQUES PHYSIQUES DU BLOQUEUR
LONGUEUR DE BLOCAGE  3000 mm
HAUTEUR DE L'OBSTACLE 900 mm (standard)
DIMENSIONS DU BOÎTIER 3220 x 1565 x 300 mm (pour GSR3090-SL)
BOÎTIER DU BLOQUEUR SOUTERRAIN Profilés en acier NPU de fort calibre 300 mm, supportés par 160 mm horizontal Profilés en acier NPI
CALE DE BLOCAGE

Plaque d'acier de 12 mm d'épaisseur, soutenue par des plaques d'acier verticales de 12 mm, 8 jeux de barres de charnière 3-up, avec axes de 25 mm de diamètre 36 mm de long

TRAITEMENTS

Revêtement de mastic époxyde tolérant à la surface à deux composants pour la protection contre la corrosion (Jotamastic) et peint avec de la peinture extérieure en polyester, Finition noire avec bandes jaunes sur l'acier avant circulaire et la plaque supérieure

CARACTÉRISTIQUES PHYSIQUES DE L'ARMOIRE DE CONTRÔLE
ARMOIRE DE COMMANDE

Acier épais de 2 millimètres, peinture thermique électrostatique pour la résistance anti-corrosion

DIMENSIONS DE L’ARMOIRE
Fonctions : Standard Avec le kit HPU2400 Avec le kit EOK      Kits HPU2400 + EOK
Largeur : 390 mm 510 mm 510 mm 510 mm
Longueur : 750 mm 1250 mm 1310 mm 1310 mm
Hauteur : 1290 mm 1050 mm 1250 mm 1250 mm
CARACTÉRISTIQUES OPÉRATIONNELLES
TRANSMISSION Hydraulique robuste
PUISSANCE MOTRICE 10 bars minimum / 120 bars maximum
TEMPS DE MONTÉE / DE BAISSE 3-4 secondes (Ajustable)
CONTRÔLE DE VITESSE Ralentissement aux points limites d'ouverture et de fermeture
FRÉQUENCE DE TRAVAIL Plus de 300 cycles / heure
OPÉRATION D'URGENCE Montée en 1 seconde (avec kit EOK en option)
PANNE DE COURANT Capable de réaliser jusqu'à 10 cycles complets sans électricité (avec kit HPU2400 en option)
DÉTECTION DE POSITION 2 capteurs de limite de proximité à l'épreuve des intempéries
OPÉRATION MANUELLE Ascendant et descendant avec pompe à main manuelle
CARACTÉRISTIQUES ÉLECTRIQUES
MOTEUR ÉLECTRIQUE 380 V CA / 50 à 60 Hz. 5,5 kW
PANNEAU DE COMMANDE Automate Schneider SR2 A201BD, intégration avec divers systèmes
PANNEAU DE TEST Panneau de test intégré sur le couvercle de la cabine électrique, indicateurs de phase
CARACTÉRISTIQUES DE RÉSISTANCE
RÉSISTANCE AUX CHOCS 7500 kg à 65 km / h
RÉSISTANCE À LA CHARGE DES ESSIEUX 35 Tonnes
DEGRÉ DE PROTECTION 65 IP
TEMPÉRATURE DE FONCTIONNEMENT + 70 °C / - 15 °C
ÉQUIPEMENT ET ACCESSOIRES
TUYAUX HYDRAULIQUES Connecteur 18 / 1,5 - 1/2 rayon, pression maximale de 350 bars, longueur de tuyau 10 m (standard)
ÉQUIPEMENT DE SÉCURITÉ Bouton d'arrêt d'urgence (standard), capteur de boucle avant et arrière (en option)
ACCESSOIRES STANDARDS Clavier de commande à distance (filaire), unité de test sur panneau ECU, niveau d'huile et Indicateur de température, manomètre
ACCESSOIRES OPTIONNELS Feux de circulation, feu clignotant, sirène, panneau d'avertissement, pompe de drainage, écran tactile Clavier de contrôle
CERTIFICATIONS ET GARANTIE
CERTIFICATIONS ISO 9001:2015, CE

GARANTIE

2 Ans
