GSR-SX-Bloqueur de route à montage peu profond
GSR-SX BLOQUEUR DE ROUTE À MONTAGE PEU PROFOND
GSR-SX-Bloqueur de route à montage peu profond 360

Passez la souris sur le produit pour une vue 3D

Cliquez sur le produit pour une vue 3D

BLOQUEURS DE ROUTE
BARRIÈRES

GSR-SX Série antiterroriste

La nouvelle version de GateSet, les bloqueurs de route hydrauliques à montage peu profond de la série GSR-SX à haute résistance aux chocs, sont conçus pour protéger les zones sensibles qui nécessitent un haut niveau de sécurité. Le produit a déjà prouvé sa durabilité et sa puissance d'arrêt grâce à des tests d'analyse d'éléments assistés par ordinateur, assurant la conformité aux normes IWA14-1: 2013 / PAS68 / ASTM M50 au niveau P1 avec le véhicule N3C. Avec leur unité hydraulique puissante, les bloqueurs de route à montage peu profond GateSet GSR-SX fournissent des solutions fiables pour sécuriser les zones sensibles contre les attaques de bélier. Convenant à une utilisation intensive à haute fréquence, les bloqueurs de route de la série GSR-SX permettent également une installation facile et rapide pour les projets avec des limites de construction et des contraintes de temps.

Domaines D'utilisation
Contrôle d'accès

Sites militaires
Préfectures de police
Centres de recherche
Ambassades
Aéroports
Zones industrielles

Featured Characteristics
Structure de gros calibre

La structure du bloqueur de route est faite d'un matériau épais. Le boîtier souterrain a un cadre supérieur en acier 200 NPU. À l'intérieur du coin de blocage, il y a 6 jeux de barres de charnière 3-up, construites à partir de plaques d'acier de 40x100 mm, qui soutiennent la structure contre les chocs.

Opérations intensives

Conçu pour une utilisation industrielle intense avec un cycle de service de 100%, par un HPU puissant, un coin solide et un piston de levage hydraulique durable Avec son moteur puissant de 5,5 kW, la série GSR-X est capable d'effectuer un mouvement ascendant ou descendant en 3-4 secondes sans aucune limitation d'utilisation quotidienne.

Contrôle de vitesse et détection de position

La série GSR-X possède deux fonctionnalités avancées qui prolongent la durée de vie du système: Détection de position avec des capteurs de limite de proximité résistants aux intempéries qui arrête immédiatement le fonctionnement du moteur aux points limites. Vitesse décroissante aux points de fermeture et d'ouverture qui fournit un fonctionnement silencieux.

Résistance élevée aux chocs

Les bloqueurs de la série GSR-X sont conçus en utilisant la technologie informatique de fabrication de pointe pour répondre au niveau K12 des normes DOS SD-STD-02.01. Les tests d'éléments assistés par ordinateur ont prouvé que la série GSR-X résiste à une force d'impact de 7 500 kg à 80 km / h.

Flexible et fiable

Facilité d'intégration avec tous les équipements de contrôle d'accès grâce à son unité PLC Schneider SR2 A201BD qui possède 12 entrées et 8 sorties. Tous les équipements électroniques sont de marque Schneider avec la plus grande fiabilité disponible sur le marché.

Ease of Installation

Shallow mount design allows installation within a substantially shallow pit when compared to conventional road blockers. This provides a huge advantage for projects with construction constraints.

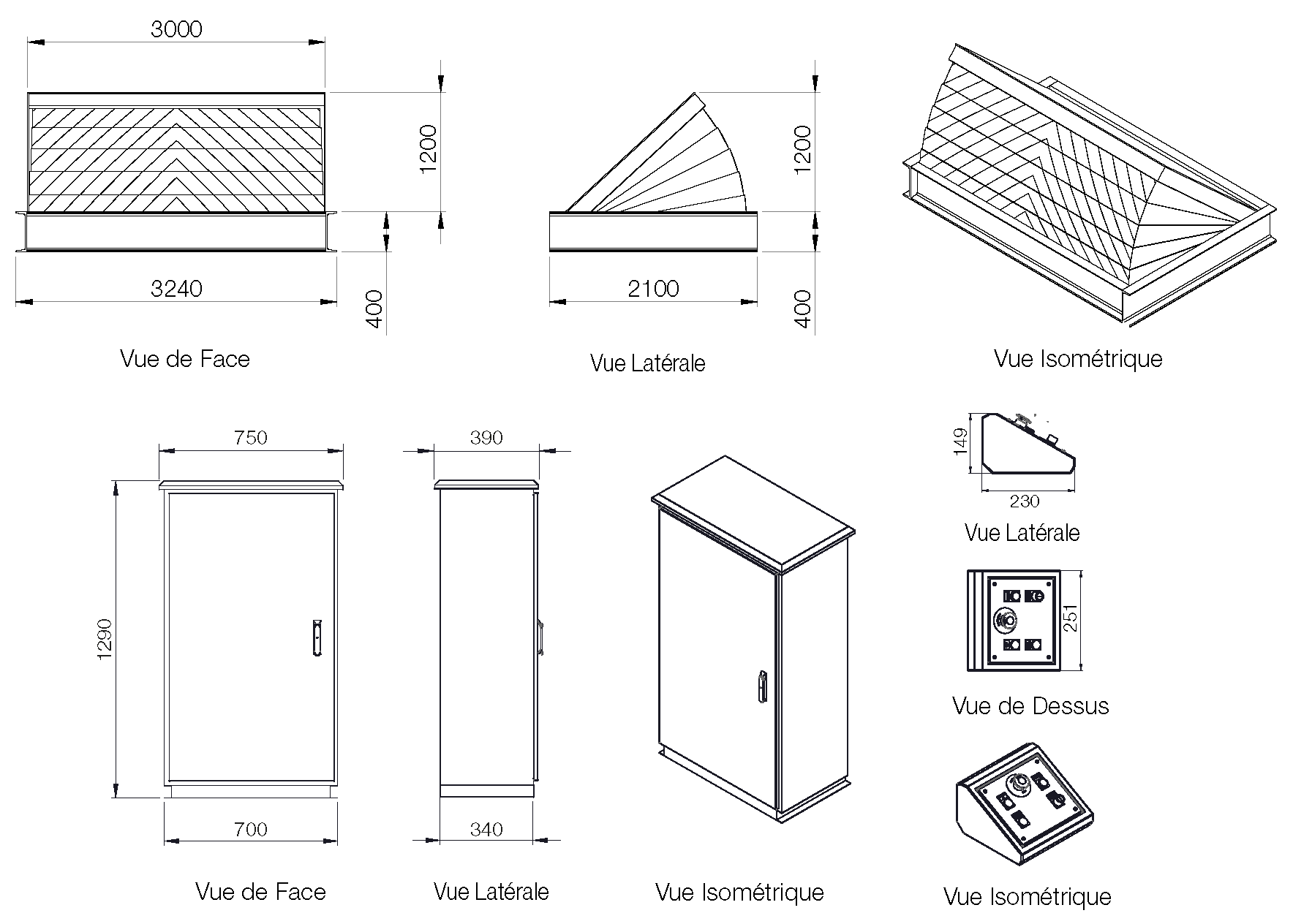

Drawings and Dimensions
Bloqueur
Bloqueur

* Les dimensions sont données pour une largeur de blocage de 3000 mm, une hauteur d'obstacle de 1000 mm et une armoire de commande avec configuration standard. Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis

Technical Specifications
BLOCKER PHYSICAL CHARACTERISTICS
BLOCKING LENGTH 3000 mm
OBSTACLE HEIGHT 1200 mm (standard)
OTHER DIMENSIONS 3242 x 2100 x 400 mm (for GSR3120-SX)
BLOCKER UNDERGROUND CASE Heavy Gauge 400 mm NPU Steel Profiles, Supported by horizontal 200 mm NPI Steel Profiles
BLOCKING WEDGE Heavy Gauge 160 mm NPU Steel, Supported by Vertical 160 mm NPI Steel Profiles and 160x12 mm Steel Plates, Steel Top Plate Thickness 12 mm
8 sets of 3-up hinge bars, constructed from 40x120 mm and 20x120 mm Steel Plates
TREATMENT Two Component Surface Tolerant Epoxy Mastic Coating for Corrosion Protection (Jotamastic) and Painted with Polyester Outdoor Paint, Black Finishing with Yellow Stripes on the Circular Front Steel and Top Plate
CARACTÉRISTIQUES PHYSIQUES DE L'ARMOIRE DE CONTRÔLE
ARMOIRE DE COMMANDE

Acier épais de 2 millimètres, peinture thermique électrostatique pour la résistance anti-corrosion

DIMENSIONS DE L’ARMOIRE
Fonctions : Standard Avec le kit HPU2400 Avec le kit EOK      Kits HPU2400 + EOK
Largeur : 390 mm 510 mm 510 mm 700 mm
Longueur : 750 mm 960 mm 1160 mm 1300 mm
Hauteur : 1152 mm 1170 mm 1520 mm 1200 mm
CARACTÉRISTIQUES OPÉRATIONNELLES
TRANSMISSION Hydraulique robuste
PUISSANCE MOTRICE 10 bars minimum / 120 bars maximum
TEMPS DE MONTÉE / DE BAISSE 3-4 secondes (Ajustable)
CONTRÔLE DE VITESSE Ralentissement aux points limites d'ouverture et de fermeture
FRÉQUENCE DE TRAVAIL Plus de 300 cycles / heure
OPÉRATION D'URGENCE Montée en 1 seconde (avec kit EOK en option)
PANNE DE COURANT Capable de réaliser jusqu'à 10 cycles complets sans électricité (avec kit HPU2400 en option)
DÉTECTION DE POSITION 2 capteurs de limite de proximité à l'épreuve des intempéries
OPÉRATION MANUELLE Ascendant et descendant avec pompe à main manuelle
CARACTÉRISTIQUES ÉLECTRIQUES
MOTEUR ÉLECTRIQUE 380 VCA / 50-60 Hz. 4 à 5,5 kW,
PANNEAU DE COMMANDE Automate Schneider SR2 A201BD, intégration avec divers systèmes
PANNEAU DE TEST Panneau de test intégré sur le couvercle de la cabine électrique, indicateurs de phase
CARACTÉRISTIQUES DE RÉSISTANCE
RÉSISTANCE AUX CHOCS 7500 kg à 80 km / h
RÉSISTANCE À LA CHARGE DES ESSIEUX 35 tonnes
DEGRÉ DE PROTECTION 65 IP
TEMPÉRATURE DE FONCTIONNEMENT + 70 °C / - 15 °C
ÉQUIPEMENT ET ACCESSOIRES
TUYAUX HYDRAULIQUES Connecteur 18 / 1,5 - 1/2 rayon, pression maximale de 350 bars, longueur de tuyau 10 m (standard)
ÉQUIPEMENT DE SÉCURITÉ Bouton d'arrêt d'urgence (standard), capteur de boucle avant et arrière (en option)
ACCESSOIRES STANDARDS Clavier de commande à distance (filaire), unité de test sur panneau ECU, niveau d'huile et Indicateur de température, manomètre
ACCESSOIRES OPTIONNELS Feux de circulation, Clignotant, Sirène, Panneau d'avertissement, Pompe de drainage
CERTIFICATIONS ET GARANTIE
CERTIFICATIONS ISO 9001:2015, CE

GARANTIE

2 Ans
