BLOQUEURS DE ROUTE
BARRIÈRES
GSR Série Antiterroriste
Les bloqueurs de route hydrauliques à haute résistance aux chocs de la série GateSet GSR sont conçus pour répondre à la résistance aux chocs de niveau ASTM M50 / IWA14-1 / PAS68. Avec son unité hydraulique puissante, les bloqueurs de route de la série GSR GateSet fournissent des solutions fiables pour sécuriser les zones sensibles contre les attaques de bélier. Adaptés à un fonctionnement intensif à haute fréquence, les bloqueurs de route de la série GSR offrent une protection solide dans les zones nécessitant une sécurité élevée, tout en conservant leur ligne esthétique grâce à son design moderne en constante évolution.
Domaines D'utilisation
Contrôle d'accès
Sites militaires
Bureaux du gouvernement
Quartier général de la police
Centres de recherche
Ambassades
Aéroports
Zones industrielles
Featured Characteristics
Structure de gros calibre
La structure du bloqueur de route est faite d'un matériau épais. Le boîtier souterrain est un profil carré de 4 mm 100x100. À l'intérieur du coin de blocage, des barres A avec des clous de 100 mm d'épaisseur pressent le boîtier en position haute et basse, améliorant la résistance aux chocs et la capacité de charge de l'essieu.
Fonctionnement intensif
Conçu pour une utilisation industrielle intense avec un cycle de service de 100%, par un HPU puissant, une cale solide et un piston de levage hydraulique durable. Avec son moteur puissant de 4 à 5,5 kW, la série GSR est capable d'effectuer un mouvement ascendant ou descendant en 3-4 secondes sans aucune limitation d'utilisation quotidienne.
Contrôle de vitesse et détection de position
La série GSR possède deux fonctionnalités avancées qui prolongent la durée d'utilisation du système: Détection de position avec des capteurs de limite de proximité résistants aux intempéries qui arrête immédiatement le fonctionnement du moteur aux points limites. Vitesse décroissante aux points de fermeture et d'ouverture qui fournit un fonctionnement silencieux.
Résistance élevée aux chocs
Les bloqueurs de la série GSR sont conçus en utilisant la technologie informatique de pointe pour répondre au niveau K12 des normes DOS SD-STD-02.01. Les tests d'éléments assistés par ordinateur ont prouvé que la série GSR résiste à une force d'impact de 7 500 kg à 80 km / h.
Flexible et fiable
Facilité d'intégration avec tous les équipements de contrôle d'accès grâce à son unité PLC Schneider SR2 A201BD qui possède 12 entrées et 8 sorties. Tous les équipements électroniques sont de marque Schneider avec la plus grande fiabilité disponible sur le marché.

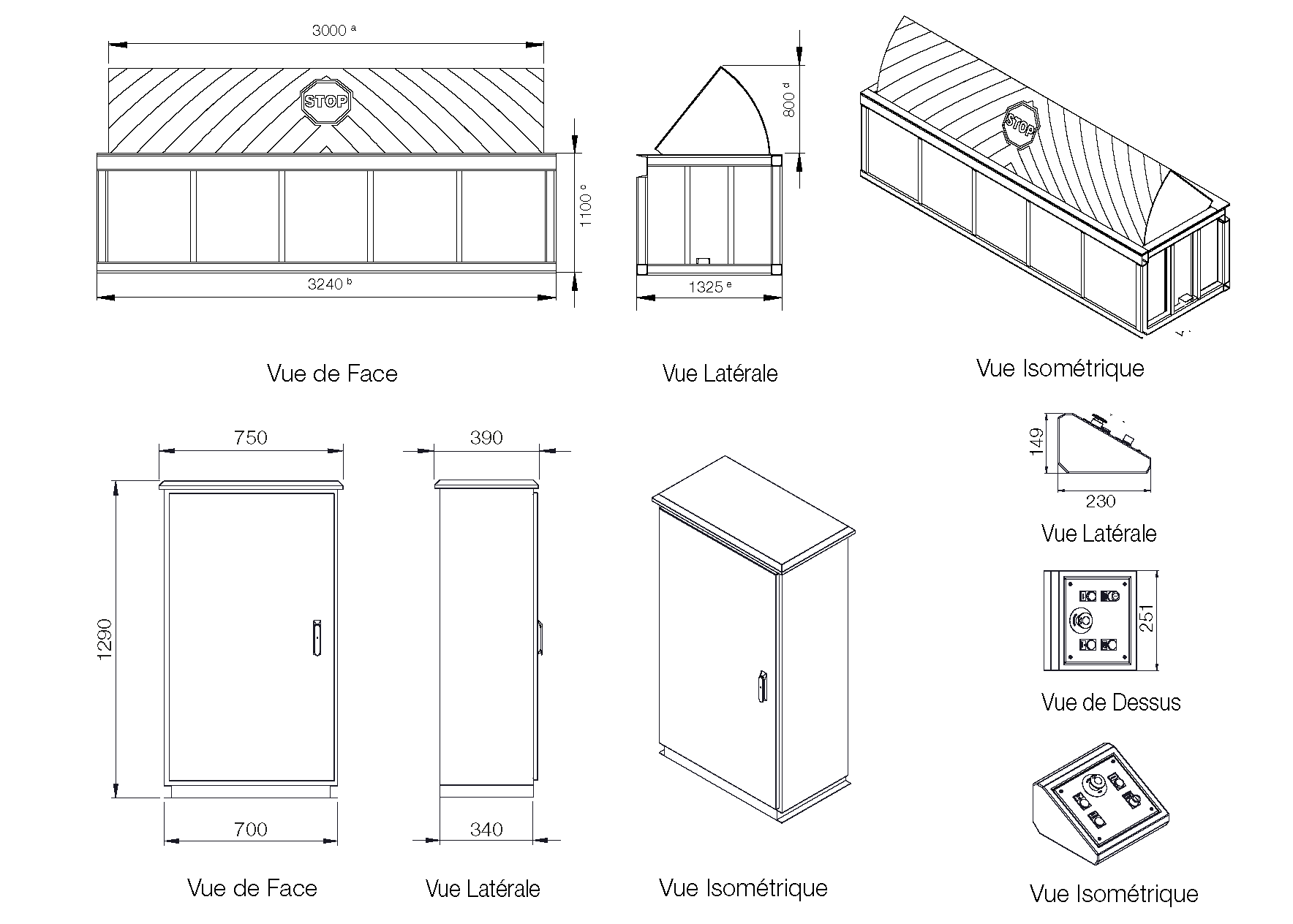

Drawings and Dimensions
Bloqueur
* Les dimensions sont données pour une largeur de blocage de 4000 mm, une hauteur d'obstacle de 800 mm et une armoire de commande avec configuration standard.
Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis
Technical Specifications
CARACTÉRISTIQUES PHYSIQUES DU BLOQUEUR (BLOCKER)
| LONGUEUR DE BLOCAGE | Longueurs intermédiaires de 2000 mm à 6000 mm |
| HAUTEUR DE L'OBSTACLE | 800 mm (standard). Les hauteurs intermédiaires sont fournies de 500 mm à 1000 mm |
| DIMENSIONS DU BOÎTIER | Largeur du boîtier: 1325 mm, Profondeur du boîtier: 1100 mm (pour une hauteur d'obstacle standard de 800 mm |
| BOÎTIER DU BLOQUEUR SOUTERRAIN | Profils carrés de calibre lourd 100x100x4, barre inférieure horizontale en acier de 120 millimètres NPU, Soutenu par des poutres en acier NPI verticales de 100 mm, couvertes de tous les côtés avec 2 mm plaques d'acier épaisses |
| CALE DE BLOCAGE |
Profilés carrés épais 100x100x4, plaque circulaire avant de 6 mm d'épaisseur, Soutenu par des supports en forme de A en acier NPI de 100 mm, plaque supérieure en acier Epaisseur 12 mm |
| TRAITEMENTS | Revêtement de mastic époxyde tolérant à la surface à deux composants pour la protection contre la corrosion (Jotamastic) et peint avec de la peinture extérieure en polyester, finition noire avec du jaune Bandes sur l'acier avant circulaire et la plaque supérieure |
CARACTÉRISTIQUES PHYSIQUES DE L'ARMOIRE DE CONTRÔLE
| ARMOIRE DE COMMANDE |
Acier de 2 mm d'épaisseur, peinture thermique électrostatique pour anti-corrosion La résistance |
||||||||||||||||||||
| DIMENSIONS DE L’ARMOIRE |
|
CARACTÉRISTIQUES OPÉRATIONNELLES
| TRANSMISSION | Hydraulique robuste |
|
PUISSANCE MOTRICE |
10 bars minimum / 120 bars maximum |
| VARIATIONS DU PISTON DE LEVAGE | 1 Piston de levage robuste pour des longueurs de blocage de 2000 mm à 3000 mm, 2 pistons de levage robustes pour des longueurs de blocage de 3000 mm à 6000 mm |
| TEMPS DE MONTÉE / DE BAISSE | 3-4 secondes (Ajustable) |
| CONTRÔLE DE VITESSE | Ralentissement aux points limites d'ouverture et de fermeture |
| FRÉQUENCE DE TRAVAIL | Plus de 300 cycles / heure |
| OPÉRATION D'URGENCE | Montée en 1,5 seconde (avec kit EOK en option) |
| PANNE DE COURANT | Capable de réaliser jusqu'à 10 cycles complets sans électricité (avec kit HPU2400 en option) |
| DÉTECTION DE POSITION | 2 capteurs de limite de proximité à l'épreuve des intempéries |
| OPÉRATION MANUELLE | Ascendant et descendant avec pompe à main manuelle |
CARACTÉRISTIQUES ÉLECTRIQUES
| MOTEUR ÉLECTRIQUE | 380 VCA / 50-60 Hz. 4 à 5,5 kW, |
| PANNEAU DE COMMANDE | Automate Schneider SR2 A201BD, intégration avec divers systèmes |
| PANNEAU DE TEST | Panneau de test intégré sur le couvercle de la cabine électrique, indicateurs de phase |
CARACTÉRISTIQUES DE RÉSISTANCE
| RÉSISTANCE AUX CHOCS | 7500 kg à 80 km / h (équivalent K12 - PAS68) |
| RÉSISTANCE À LA CHARGE DES ESSIEUX | 35 tonnes |
| DEGRÉ DE PROTECTION | 65 IP |
| TEMPÉRATURE DE FONCTIONNEMENT | + 70 °C / - 15 °C |
ÉQUIPEMENT ET ACCESSOIRES
| TUYAUX HYDRAULIQUES | Connecteur 18 / 1,5 - 1/2 rayon, pression maximale de 350 bars, longueur de tuyau 10 m (standard) |
| ÉQUIPEMENT DE SÉCURITÉ | Bouton d'arrêt d'urgence (standard), capteur de boucle avant et arrière (en option) |
| ACCESSOIRES STANDARDS | Clavier de commande à distance (filaire), unité de test sur panneau ECU, niveau d'huile et Indicateur de température, manomètre |
| ACCESSOIRES OPTIONNELS | Feux de circulation, Clignotant, Sirène, Panneau d'avertissement, Pompe de drainage |
CERTIFICATIONS ET GARANTIE
| CERTIFICATIONS | ISO 9001:2015, CE |
|
GARANTIE |
2 Ans |
