BLOQUEURS DE ROUTE
BARRIÈRES

GSR-X Série antiterroriste

Les bloqueurs de route hydrauliques à haute résistance aux chocs de la série GateSet GSR-X sont conçus pour répondre aux niveaux de résistance aux chocs ASTM M50 / IWA14-1 / PAS68. Le produit a déjà prouvé sa durabilité et sa puissance d'arrêt grâce à des tests d'analyse d'éléments assistés par ordinateur et a déjà passé l'étape de simulation de la certification Crash Test.

En coopération avec un laboratoire d'essais de collision accrédité, le produit est en cours de test selon les normes IWA14-1: 2013 et devrait être attribué conformément à une analyse informatique. Le tout dernier membre des bloqueurs de route de la série GSR de confiance offre une protection maximale dans les zones qui nécessitent une sécurité de haut niveau grâce à sa conception idéale, ses composants de haute qualité et ses matériaux de première qualité.

Crash Test (IWA 14-1:2013) Videos and Photos*

Before Test: Blocker ready for impact of 7.2 tons @ 80 kph
Before Test: Blocker ready for impact of 7.2 tons @ 80 kph
Truck Stopped: Negative (-1.18 mt) static and zero dynamic penetration
Truck Stopped: Negative (-1.18 mt) static and zero dynamic penetration
After Test: Successfully withstood the impact of 7.2 tons @ 80 kph
After Test: Successfully withstood the impact of 7.2 tons @ 80 kph
Continuity of Services: Blocker is intact and fully operable after impact
Continuity of Services: Blocker is intact and fully operable after impact

* Les vidéos de certificat et d'essai sont disponibles sur demande



Domaines D'utilisation
Contrôle d'accès

Sites militaires
Bureaux du gouvernement
Quartier général de la police
Centres de recherche
Ambassades
Aéroports
Zones industrielles

Caractéristiques indiquées
Structure de gros calibre

La structure du bloqueur de route est faite d'un matériau épais. Le boîtier souterrain a un cadre supérieur en acier 200 NPU. À l'intérieur du coin de blocage, il y a 6 jeux de barres de charnière 3-up, construites à partir de plaques d'acier de 40x100 mm, qui soutiennent la structure contre les chocs.

Opérations intensives

Conçu pour une utilisation industrielle intense avec un cycle de service de 100%, par un HPU puissant, une cale solide et un piston de levage hydraulique durable. Avec son moteur puissant de 5,5 kW, la série GSR-X est capable d'effectuer un mouvement ascendant ou descendant en 3-4 secondes sans aucune limitation d'utilisation quotidienne.

Contrôle de vitesse et détection de position

La série GSR-X possède deux fonctionnalités avancées qui prolongent la durée de vie du système : Détection de position avec des capteurs de limite de proximité résistants aux intempéries qui arrête immédiatement le fonctionnement du moteur aux points limites. Vitesse décroissante aux points de fermeture et d'ouverture qui fournit un fonctionnement silencieux.

Résistance élevée aux chocs

Les bloqueurs de la série GSR-X sont conçus en utilisant la technologie informatique de fabrication de pointe pour répondre au niveau K12 des normes DOS SD-STD-02.01. Les tests d'éléments assistés par ordinateur ont prouvé que la série GSR-X résiste à une force d'impact de 7 500 kg à 80 km / h.

Flexible et fiable

Facilité d'intégration avec tous les équipements de contrôle d'accès grâce à son unité PLC Schneider SR2 A201BD qui possède 12 entrées et 8 sorties. Tous les équipements électroniques sont de marque Schneider avec la plus grande fiabilité disponible sur le marché.

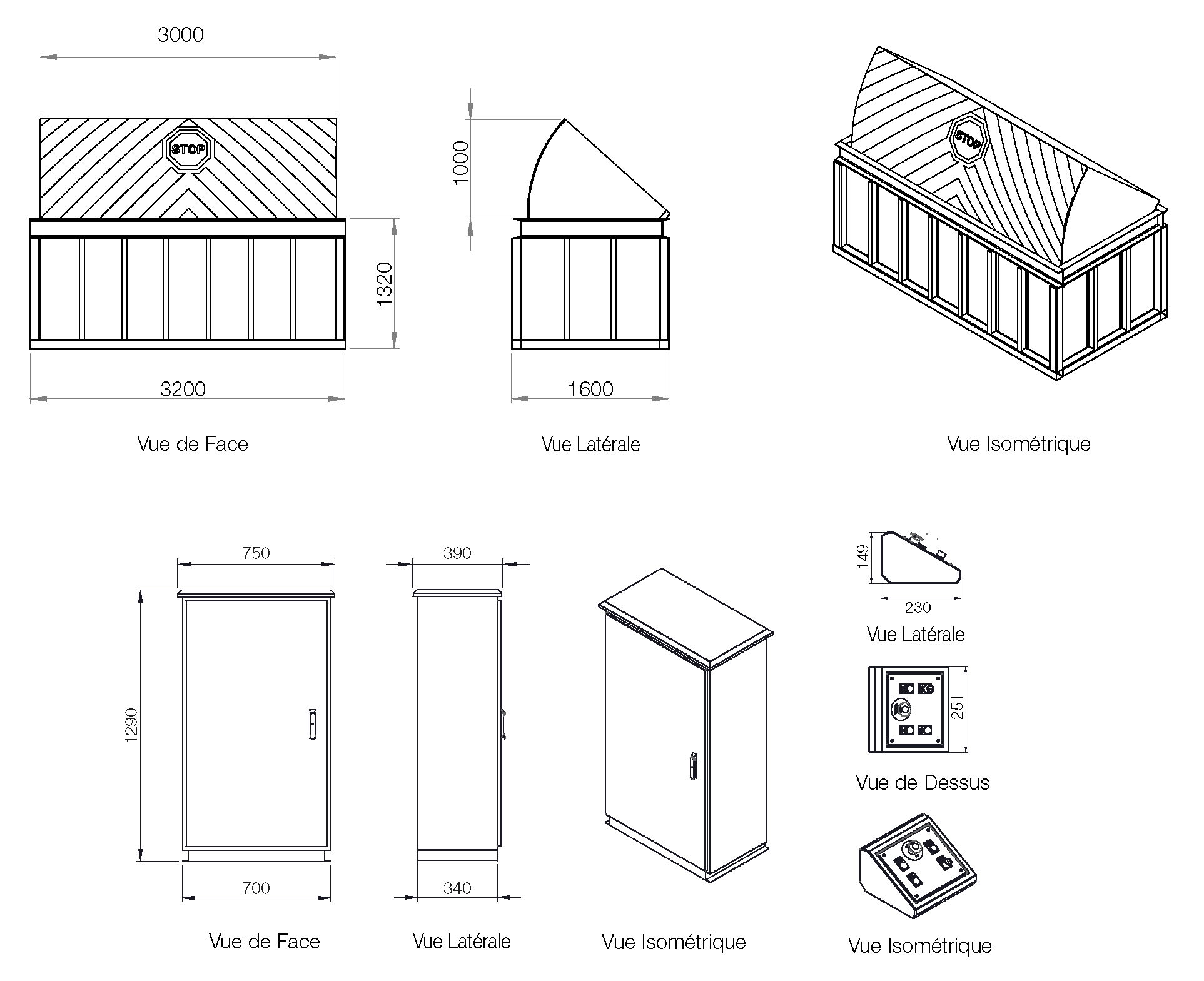

Croquis et dimensions
Bloqueur
Bloqueur

*Les dimensions sont données pour une largeur de blocage de 3000 mm, une hauteur d'obstacle de 1000 mm et une armoire de commande avec configuration standard. Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis.

Caractéristiques / Spécifications techniques
CARACTÉRISTIQUES PHYSIQUES DU BLOQUEUR (BLOCKER)
LONGUEUR DE BLOCAGE  3000 mm
HAUTEUR DE L'OBSTACLE 1000 mm (standard)
DIMENSIONS DU BOÎTIER 3200 x 1600 x 1320 mm (pour GSR3100-X)
BOÎTIER DU BLOQUEUR SOUTERRAIN Châssis supérieur profilé en acier NPU de calibre épais 200 mm, soutenu par la verticale Profilés en acier NPI de 100 mm placés tout au long du périmètre du boîtier à l'intérieur intervalles inférieurs à 500 mm
CALE DE BLOCAGE

Acier NPU épais de 160 mm, soutenu par une diagonale et verticale de 100 mm
Profilés en acier NPI.
L'épaisseur de la plaque supérieure en acier est de 12 mm. 6 jeux de barres de charnière 3-up, construites de 40x100 mm et 20x120 mm, Plaques d'acier

TRAITEMENTS

Revêtement de mastic époxyde tolérant de surface à deux composants pour la protection contre la corrosion (Jotamastic) et peint avec de la peinture extérieure en polyester,
Finition noire avec des rayures jaunes sur l'acier avant circulaire et la plaque supérieure

CARACTÉRISTIQUES OPÉRATIONNELLES
TRANSMISSION Hydraulique robuste
PUISSANCE MOTRICE 10 bars minimum / 120 bars maximum
TEMPS DE MONTÉE / DE BAISSE 4-5 secondes (Ajustable)
CONTRÔLE DE VITESSE Ralentissement aux points limites d'ouverture et de fermeture
FRÉQUENCE DE TRAVAIL Plus de 300 cycles / heure
OPÉRATION D'URGENCE Montée en 1,5 seconde (avec kit EOK en option)
PANNE DE COURANT Capable de réaliser jusqu'à 10 cycles complets sans électricité (avec kit HPU2400 en option)
DÉTECTION DE POSITION 2 capteurs de limite de proximité à l'épreuve des intempéries
OPÉRATION MANUELLE Ascendant et descendant avec pompe à main manuelle
CARACTÉRISTIQUES PHYSIQUES DE L'ARMOIRE DE CONTRÔLE
ARMOIRE DE COMMANDE Acier épais de 2 millimètres, peinture thermique électrostatique pour la résistance anti-corrosion
DIMENSIONS DE L’ARMOIRE
Fonctions : Standard Avec le kit HPU2400 Avec le kit EOK      Kits HPU2400 + EOK
Largeur : 390 mm 510 mm 510 mm 510 mm
Longueur : 750 mm 1250 mm 1310 mm 1310 mm
Hauteur : 1290 mm 10500 mm 1250 mm 1250 mm
CARACTÉRISTIQUES ÉLECTRIQUES
MOTEUR ÉLECTRIQUE 380 VCA / 50-60 Hz. 4 à 5,5 kW,
PANNEAU DE COMMANDE Automate Schneider SR2 A201BD, programmable pour l'intégration avec divers systèmes
PANNEAU DE TEST Panneau de test intégré sur le couvercle de la cabine électrique avec indicateurs de phase
CARACTÉRISTIQUES DE RÉSISTANCE
RÉSISTANCE AUX CHOCS 7,200 kg at 80 km/h (ASTM M50 - PAS68 équivalent)
RÉSISTANCE À LA CHARGE DES ESSIEUX 35 tonnes
PENETRATION LEVEL Static Penetration of Truck: -1.18 m (negative) - Dynamic Penetration of Truck: 0.0 m (zero)
CRASH TEST CERTIFICATION 14-1:2013 Blocker V/7200[N2A]/80/90:0.0
DEGRÉ DE PROTECTION 65 IP
TEMPÉRATURE DE FONCTIONNEMENT + 70 °C / - 15 °C
ÉQUIPEMENT ET ACCESSOIRES
TUYAUX HYDRAULIQUES Connecteur 18 / 1,5 - 1/2 rayon, pression maximale de 350 bars, longueur de tuyau 10 m (standard)
ÉQUIPEMENT DE SÉCURITÉ Bouton d'arrêt d'urgence (standard), capteur de boucle avant et arrière (en option)
ACCESSOIRES STANDARDS Clavier de commande à distance (filaire), unité de test sur panneau ECU, niveau d'huile et Indicateur de température, manomètre
ACCESSOIRES OPTIONNELS Feux de circulation, Clignotant, Sirène, Panneau d'avertissement, Pompe de drainage
CERTIFICATIONS ET GARANTIE
CERTIFICATIONS IWA 14-1:2013, ISO 9001:2015, CE

GARANTIE

2 Ans
