GSB7000 Série

Les bornes élévatrices hydrauliques GateSet GSB7000 sont conçues pour protéger les zones sensibles qui nécessitent un niveau de sécurité élevé. Le bloc d'alimentation hydraulique interne de pointe du GSB7000 offre un fonctionnement silencieux et fluide avec une facilité d'installation et de maintenance. Le produit est conçu pour résister à des forces d'impact élevées en détruisant le système de suspension avant du véhicule hostile. Avec son unité hydraulique puissante, la série GSB7000 est un choix idéal pour un fonctionnement intensif à haute fréquence, atteignant un haut niveau de sécurité tout en conservant un aspect esthétique.

Domaines D'utilisation
Contrôle d'accès

Sites militaires
Bureaux du gouvernement
Quartier général de la police
Centres de recherche
Ambassades
Aéroports
Zones industrielles
Sites sensibles (soumis à des attaques de bélier)

Caractéristiques indiquées
Industrie de pointe

Conception de bloc d'alimentation hydraulique interne à la pointe de la technologie avec une fiabilité maximale.

Efficace

Facilité de maintenance et d'installation combinée à un fonctionnement fluide et silencieux, grâce à l'hydraulique interne et à la conception modulaire du boîtier

Robuste

Cylindre à noyau de gros calibre avec couvercles renforcés et boîtier souterrain.

Avancée

PLC Schneider et électronique de qualité supérieure, assurant le fonctionnement simultané et synchronisé jusqu'à 30 bornes avec une seule armoire de commande électronique.

Très résistant

Convient pour une utilisation intense aux points de contrôle d'accès haute fréquence, prenant en charge plus de 5000 mouvements de manière consécutive, soit un total de 10000 mouvements par jour

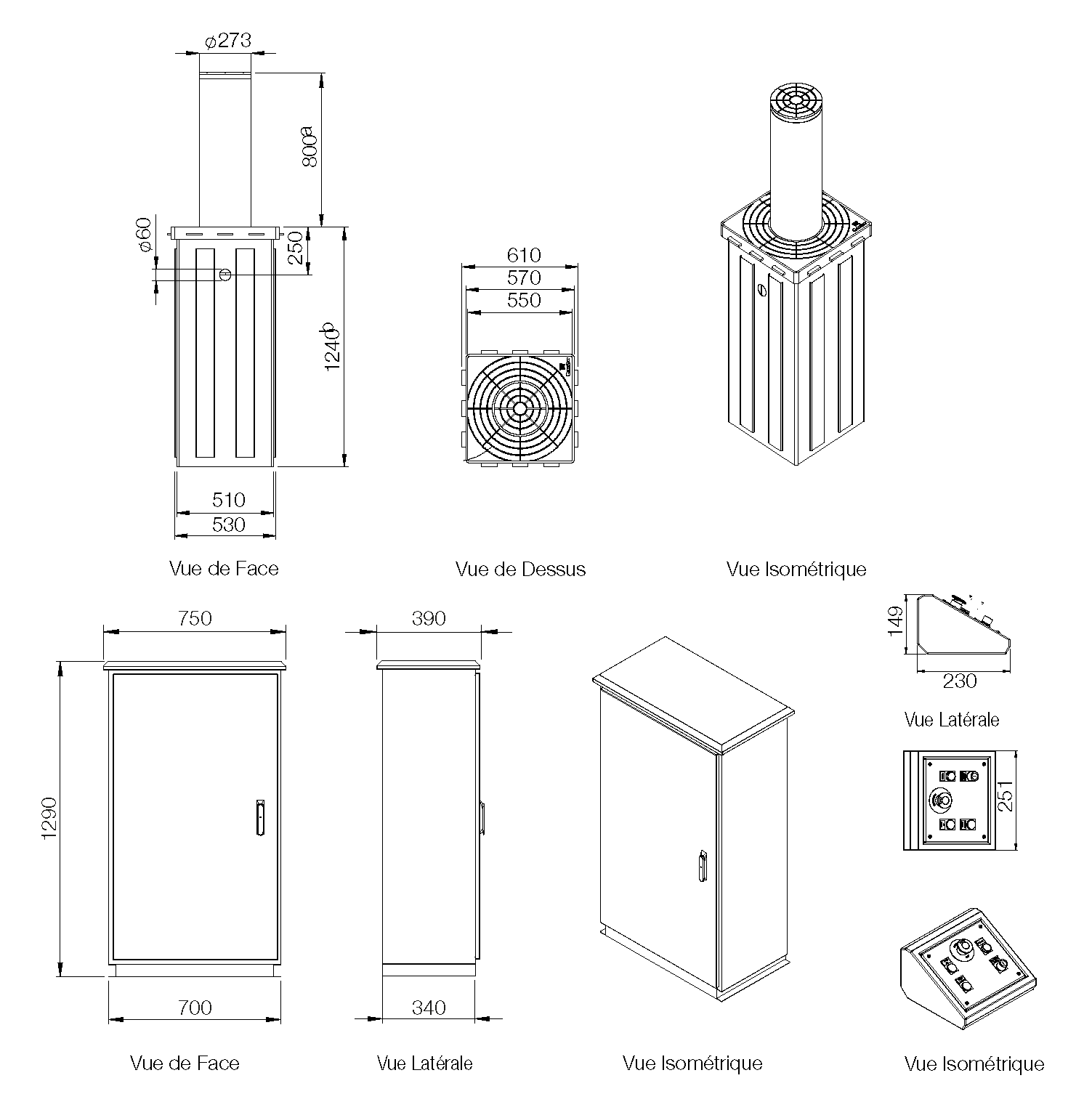

Drawings and Dimensions
Bollard
Bollard





OBSERVATIONS

a- Hauteur d'obstacle: GSB7070 : 700, GSB7080 : 800, GSB7090 : 900

b- Profondeur du boîtier souterrain : GSB7070 : 1140, GSB7080 : 1240, GSB7090 : 1340

* Les mesures ci-dessus concernent une armoire extérieure pour une configuration standard à trois groupes. Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis

Caractéristiques / Spécifications techniques
DRIVE Internally Incorporated Single Acting Hydraulic
DRIVE POWER 25 Bar Average, 40 Bar Maximum
CYLINDER DIAMETER  273 mm
OBSTACLE HEIGHT  GSB7070: 700mm, GSB7080: 800 mm, GSB7090: 900 mm
CYLINDER THICKNESS  10 + 2 mm
MATERIAL 10 mm ST52 Steel Core, Finished by 2 mm Stainless Steel Sleeve (304 Grade Standard)
OUTER CASE DIMENSIONS  GSB7070: 610 x 610 x 1140 mm, GSB7080: 610 x 610 x 1240 mm,
  GSB7080: 610 x 610 x 1340 mm
BEARING / MANHOLE  10 mm Steel Bearing, 10 mm Cast Aluminum Manhole and Top Cover
VISIBILITY ENHANCEMENT  Integrated LED Stripe
RISING / FALLING TIME  4 - 6 Seconds of Rising Time, depending on Obstacle Height
  2 Seconds Falling Time, with Gravity
EMERGENCY OPERATION Optional (1.5 Sec)
POWER SUPPLY  220 V AC / 50-60 Hz. 750W
PROTECTION CLASS  IP 67
CONTROL PANEL Independent Controller Box for Simultaneous Operation of Grouped Bollards
  Schneider Zelio Logic PLC with Display
IMPACT RESISTANCE 150,000 Joules (Impact) 700,000 Joules (Break-in)
OPERATION TEMPERATURES  - 30 0C / + 65 0C
WORKING FREQUENCY  Heavy Duty with 10,000 Movement/Day
POSITION DETECTION  Waterproof In-Core Proximity Sensor for Down Position
  Pressure Sensor for Up Position and Operation Safety
MANUAL OPERATION  Easy Release System with Personalized Key
EASE OF SERVICE Pressure Measurement and Adjustment from top of the case without removing the bollard
OPERATION CONTROL  Compatible with any kind of Standard Interface, Button (standard)
  Remote Control, RFID - Proximity Card Reader, LR etc. (optional)
HYDRAULIC OIL No 46 (standard)
SAFETY EQUIPMENT  Emergency Stop Button (standard) Photocell, Loop Sensor (optional)
ACCESSORIES  Traffic Lights, Flashing Light, Siren, Warning Sign, Drainage Pump (optional)
CERTIFICATION  ISO 9001:2015, CE
WARRANTY 2 Years
