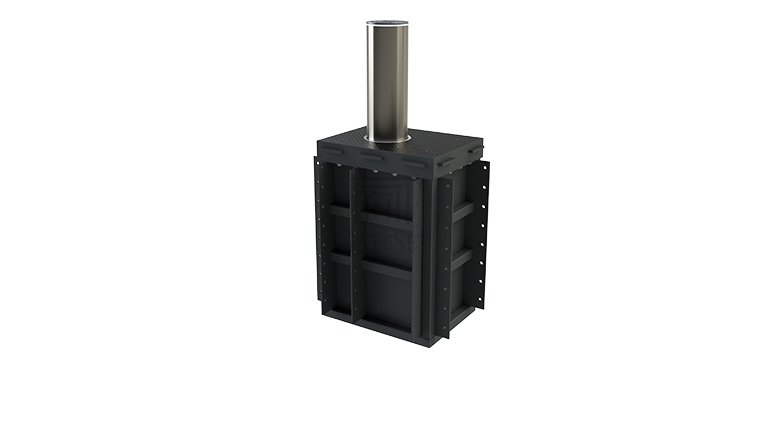

Les bornes élévatrices hydrauliques GateSet GSB9000 sont conçues pour protéger les zones sensibles qui nécessitent un haut niveau de sécurité. Le bloc d'alimentation hydraulique interne de pointe du GSB9000 offre un fonctionnement silencieux et fluide avec une facilité d'installation et de maintenance. Le produit est conçu pour résister à des forces d'impact élevées en détruisant le système de suspension avant du véhicule hostile. En coopération avec un laboratoire d'essais de collision accrédité, le produit est en attente d'être testé selon les normes IWA14-1: 2013 et devrait recevoir la certification de niveau IWA14-1: 2013, N2A. Avec une infrastructure renforcée et une unité hydraulique puissante, la série GSB9000 est un choix idéal pour un fonctionnement intensif à haute fréquence, atteignant un niveau de sécurité élevé tout en conservant un aspect esthétique
Sites militaires
Bureaux du gouvernement
Quartier général de la police
Centres de recherche
Ambassades
Aéroports
Zones industrielles
Sites sensibles (soumis à des attaques de bélier)
Conception de bloc d'alimentation hydraulique interne à la pointe de la technologie avec une fiabilité maximale.
Facilité de maintenance et d'installation combinée à un fonctionnement fluide et silencieux, grâce à l'hydraulique interne et à la conception modulaire du boîtier
Les bornes montantes de la série GSB9000 sont conçues en utilisant la technologie informatique de fabrication de pointe pour répondre au niveau K12 des normes IWA14-1: 2013. Les tests d'éléments assistés par ordinateur ont prouvé que la série GSB9000 résiste à une force d'impact de 7 500 kg à 80 km / h.
PLC Schneider et électronique de qualité supérieure, assurant le fonctionnement simultané et synchronisé de jusqu'à 30 bornes avec une seule armoire de commande électronique
Convient pour une utilisation intense aux points de contrôle d'accès haute fréquence, prenant en charge plus de 5000 mouvements de manière consécutive, soit un total de 10000 mouvements par jour.

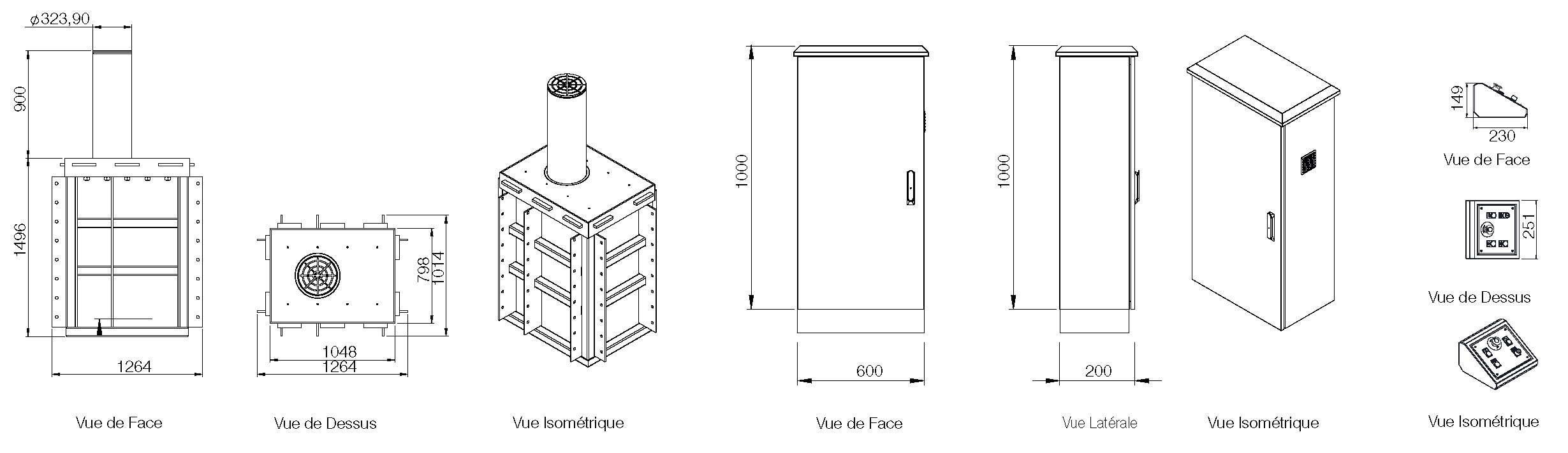

OBSERVATIONS
a- Hauteur d'obstacle : GSB9090 : 900, GSB9100 : 1000, GSB9110 : 1100
b- Profondeur du boîtier souterrain : GSB9090 : 1412, GSB9100 : 1512, GSB9110 : 1612
* Les mesures ci-dessus concernent une armoire extérieure pour une configuration standard à trois groupes. Sujet susceptible de changer en fonction de la conception ou des besoins du projet sans préavis
| TRANSMISSION | Hydraulique incorporé en interne |
| PUISSANCE MOTRICE | 50 bars en moyenne, 80 bars maximum |
| DIAMÈTRE DU CYLINDRE | 323.9 mm |
| HAUTEUR DE L'OBSTACLE | GSB9090: 900mm, GSB9100: 1000mm, GSB9110: 1100 mm |
| ÉPAISSEUR DU CYLINDRE | Classé |
| MATÉRIEL | Noyau en acier ST52 de 27 mm, fini par un manchon en acier inoxydable de 3 mm |
| DIMENSIONS DE LA BOÎTE EXTÉRIEURE | GSB9090 : 1100x850x1412 mm, GSB9100 : 1100x850x1512 mm, GSB9110 : 1100x850x1612 mm |
| ROULEMENT / TROUS D’HOMME | Roulement en acier d'une épaisseur de 30 mm, plaque supérieure en acier de 24 mm et couvercle supérieur de 6 mm |
| AMÉLIORATION DE LA VISIBILITÉ | Bande LED intégrée (en option) |
| TEMPS DE MONTÉE / DE BAISSE | 7 - 8 Secondes (Ajustable) |
|
OPÉRATION D'URGENCE |
2 secondes (en option avec le kit d'opération d'urgence) |
|
SOURCE DE COURANT |
220 V AC / 50-60 Hz. 1.5kW |
| CLASSE DE PROTECTION | 67 IP |
|
PANNEAU DE COMMANDE |
Boîtier de commande indépendant pour le fonctionnement simultané de bornes groupées Contrôleur PLC Schneider SR2A101BD avec affichage |
| RÉSISTANCE AUX CHOCS | 7500 kg à 80 km / h (IWA14-1: 2013, certification N2A en cours) |
| TEMPÉRATURES DE FONCTIONNEMENT | - 30 °C / + 65 °C |
| FRÉQUENCE DE TRAVAIL | Robuste avec 5000 mouvements / jour |
| DÉTECTION DE POSITION | 2x capteur de proximité étanche intégré pour les positions ascendantes et descendantes |
| OPÉRATION MANUELLE | Système de libération facile avec clé personnalisée |
|
CONTRÔLE DE FONCTIONNEMENT |
Compatible avec tout type d'interface standard, bouton (standard) Télécommande, RFID - Lecteur de carte de proximité, LR etc. (en option) |
| FACILITÉ D'ENTRETIEN | Accès au raccordement du manomètre et accès à la pression de fonctionnement depuis le haut du boîtier (sans avoir à sortir le boîtier du sol) |
| HUILE HYDRAULIQUE | Mobil Atf 220 (standard) |
| ÉQUIPEMENT DE SÉCURITÉ | Bouton d'arrêt d'urgence (standard) Cellule photoélectrique, capteur de boucle (en option) |
| ACCESSOIRES | Feux de circulation, feu clignotant, sirène, panneau d'avertissement, pompe de drainage (en option) |
| CERTIFICATION | ISO 9001:2015, CE |
| GARANTIE | 2 Ans |
