Les tourniquets Speed Gate de la gamme exclusive GateSet GS-3000 sont des produits robustes fonctionnant pour fournir un contrôle d'accès des piétons dans les zones dotées d'un niveau de sécurité modéré. Avec sa conception de boîtier compact, fournit une solution parfaite pour les zones d'installation étroites. Le mouvement d'obstacle contrôlé par l'encodeur et le PLC est assuré par un moteur à courant continu sans balais et amélioré avec des fonctionnalités de sécurité telles que l'anti-tail-gating et l'anti-pass-back, avec cinq paires de capteurs optiques intégrés dans le boîtier du garrot, ce qui au total garantit l'un des la plus grande fiabilité disponible sur le marché et une durée de vie remarquablement longue même en cas d'utilisation intensive. Les Speed Gates de la série GS-3000 sont la solution parfaite, où la conception, l'esthétique et la vitesse de passage sont importantes.
Perception des droits
Accès restreints
Centres d’affaires
Bureaux administratifs/gouvernementaux
Complexes sportifs
Installations industrielles
Anti Pass-Back et Anti Tail-Gating avec 5 paires de capteurs optiques industriels intégrés
Facilité d'intégration avec différents systèmes de contrôle d'accès grâce à son automate de contrôle répondant à toutes les fonctions haut de gamme demandées
Boîtier en acier inoxydable 304 fini satiné, couvercle supérieur en verre trempé et obstacles
Moteur à courant continu, contrôlé par un API Omron assurant une longue durée de vie avec un minimum de maintenance
Un boîtier de seulement 1000 mm de long facilite l'installation dans les espaces restreints
- Aile simple standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / de démarrage ou
* Unité esclave / de fin
- Propose une largeur de 550 mm
Passage avec aile standard correspondante
- Double aile standard
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / centrale et
* Unité esclave / centrale
- Propose deux 550 mm de large
Passages de chaque côté avec ailes standardes correspondantes
- Aile simple désactivée
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale/de démarrage ou
* Unité esclave/de fin
- Fournit une largeur de 900 mm
Passage avec aile désactivée correspondante
- Double aile hybride
- Corps en acier inoxydable 304
- Plateau en verre teinté noir
- Configuré comme:
* Unité principale / centrale et
* Unité esclave / centrale -
Fournit une largeur de 550 mm et une largeur 900 mm
Passages de chaque côté avec correspondant ailes standard et désactivées
Avec le bloc d'alimentation CC, les ailes peuvent être configurées pour s'ouvrir automatiquement en cas de panne de courant
La gravure personnalisée au laser sur les obstacles est fournie sur demande
Pour les sites sans système de contrôle d'accès, un lecteur de carte autonome transparent est disponible
Conçu pour une utilisation facile depuis les bureaux de réception ou de supervision, les options à distance ou filaires
*Sujet susceptible de changer sans préavis, en fonction de la conception ou des besoins du projet.
| MATÉRIEL- CORPS PRINCIPAL | Acier inoxydable de 1,5 mm de qualité 304, finition satinée |
| MATÉRIEL - COUVERCLE SUPÉRIEUR |
Couche de plexiglas de 10 mm pour bandes LED, finition en verre de sécurité trempé de 10 mm (teinté noir) |
|
MATÉRIEL - OBSTACLE |
Plexiglas de sécurité de 15 mm d'épaisseur pour passage standard |
|
MATÉRIEL - OBSTACLE |
Polyuréthane de 25 mm d'épaisseur avec carcasse en acier combiné avec du plexiglas intérieur de 15 mm pour le passage des personnes à mobilité réduite |
|
COUVERCLES LATÉRALES |
Amovible pour fournir un accès facile pour l'entretien et la maintenance |
| TRAITEMENTS - AUTRES COMPOSANTS | Toutes les autres pièces sont résistantes à la corrosion |

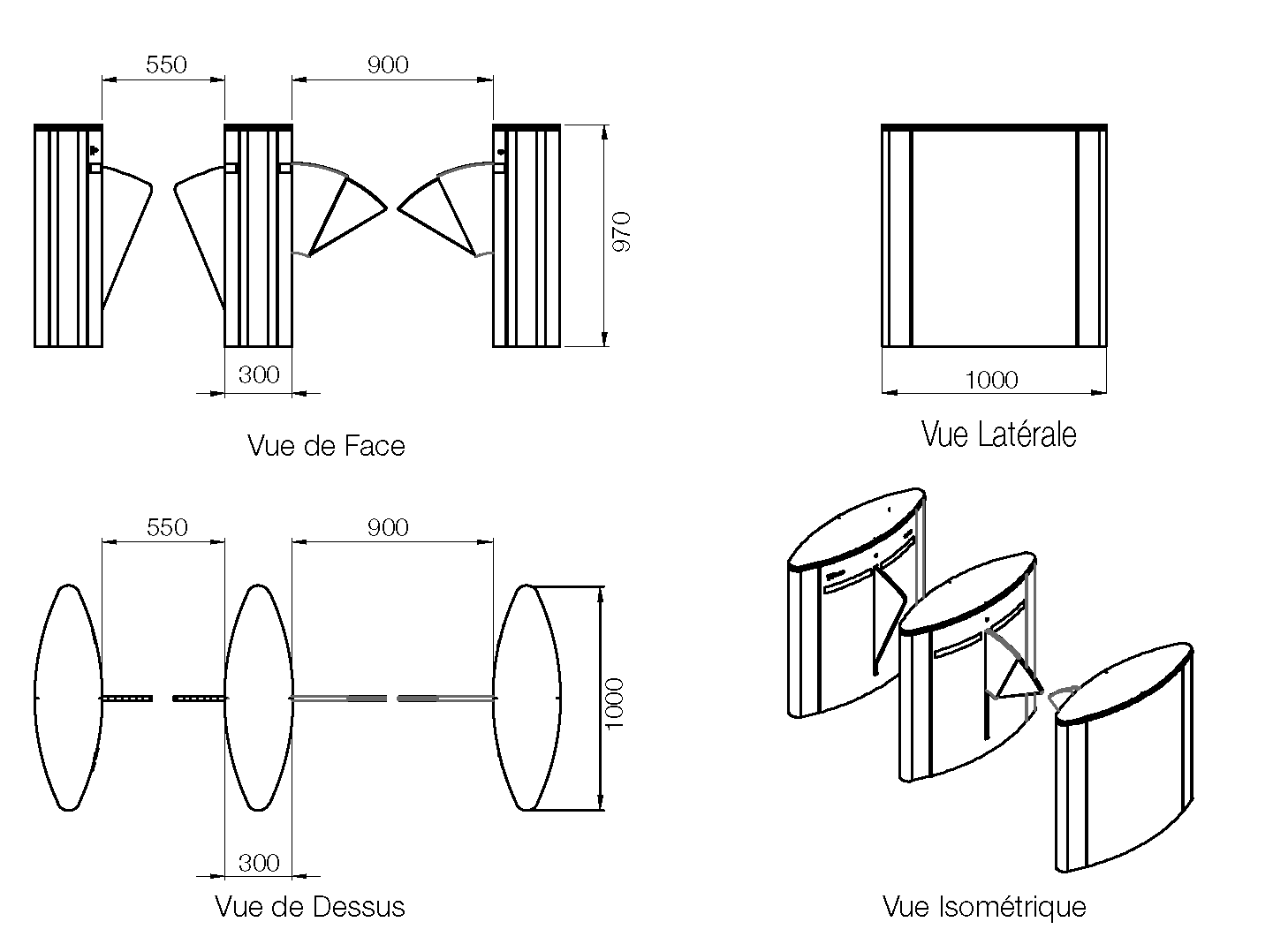

| DIMENSIONS (mm) | 300 x 1000 x 970 |
|
LONGUEUR DE L'OBSTACLE (mm) |
225 mm (aile standard), 425 mm (aile désactivée) |
|
LARGEUR DE PASSAGE (mm) |
550 mm (passage standard), 900 (passage désactivé) |
| HAUTEUR D'AILE | 830 mm |
| TENSION DE SERVICE | 115-240 V AC / 24V CC - 50-60 Hz |
| INTENSITÉ MAX./NOMINALE | 150 W (max) pour une aile simple, 300 W (max) pour deux ailes |
| TEMPÉRATURE DE FONCTIONNEMENT | -20 °C / + 70 °C |
|
CONTRÔLE D’ACCÈS |
Commande de capteur IR à 5 points (paires) pour le mode N / O, fonction de passage séquentiel (commutation) pour Mode N / C. Le système surveille en permanence l'état du couloir et émet une alarme dans plusieurs cas |
| SURVEILLANCE DE L'OCCUPATION | Lorsqu'un utilisateur occupe la voie sans utiliser une carte, les systèmes émettent une alarme après un temps réglable |
|
TEMPS DE PASSAGE |
Dans les cas où la voie n'est pas utilisée lorsque l'accès est accordé, le système émettra une alarme après dépassement de la durée |
| RENCONTRE | Lorsque la voie est occupée dans la direction opposée de l'accès autorisé, le système activera l'alarme |
| ANTI TAIL-GATING | Lorsqu'une tentative d'accès non autorisé est effectuée juste après un accès valide, le système donnera l'alarme et bloquera l'accès juste après le passage valide (alarme / blocage d'accès les configurations sont réglables) |
|
DÉTECTION DE POSITION |
La position des ailes d'obstacle est détectée par des interrupteurs inductifs |
|
INDICATEURS D'AVERTISSEMENT |
Deux indicateurs d'avertissement séparés sur les côtés avant et arrière du portail. La flèche verte indique «Passage ouvert», la croix rouge indique «Passage fermé» |
|
RAYURES LED LATÉRALES |
Indication de passage avec LED latérales. Vert pour passage libre, Rouge pour passage bloqué, Bleu pour veille |
|
MOUVEMENT D'OBSTACLES |
Mouvement motorisé 24 V DC - 30 W couplé à un réducteur 30: 1 pour aile standard et un réducteur 50: 1 pour aile articulée. Contrôle de vitesse avec encodeur. |
| CAPTEUR DE SÉCURITÉ | Fonctionnement unidirectionnel et bidirectionnel comme «Entrée uniquement», «Sortie uniquement», "Entrée et sortie" |
|
CAPACITÉ |
Accueil de/Accueille plus de 30 passagers par minute |
|
SÉCURITÉ D'UTILISATION |
Sécurité électrique et mécanique pour tous les composants. Pour éviter les blessures, tous les coins et les côtés sont arrondis |
| PANNE ÉLECTRIQUE | Les ailes sont libérées automatiquement pour être ouvertes facilement manuellement |
|
OPÉRATION D’URGENCE |
De sécurité : les ailes resteront dans la position actuelle (standard) (optionelle) |
| INSTALLATION | Facilité d'installation avec plaque de montage |
| CERTIFICATION |
ISO 9001:2015, CE |
| GARANTIE | 2 Ans |
